一、工作原理：
該霧化器是噴霧干燥裝置中使霧化介質獲得高能量、高速度的部件，也是對霧化效率和霧化過程穩定性起重要作用的關鍵部件。它由電動機通過聯軸器帶動大齒輪,大齒輪與轉動軸上的小齒輪嚙合，經過一級增速后的齒輪軸帶動二級大齒輪實現霧化盤的高速旋轉。當料液進入離心霧化器的進料管，通過料液分配盤均勻地流入高速旋轉的噴霧盤中，料液即被噴成極小的霧化液滴，使料液表面積大大增加，與干燥室內的熱空氣接觸，水分迅速蒸發，能在極短的時間內干燥為成品。
二、結構特點：
（1）齒輪傳動在物料進料量波動時，轉速恒定，機械效率較高；
（2）采用長懸臂結構，使主軸運行時可實現“自動對中”效果，減少主軸和霧化盤的振動。
（3）設置浮動軸承，使撓性軸實現三支點支撐，實現軸系迅速越過臨界轉速。
（4）合理布置支承固定位置，將固定支承位置布置于節點位置，減少軸系的振動載荷。
三、使用范圍：
適合工業化生產中低黏度各類物料的霧化及工作環境比較惡劣、處理量比較大、物料易結垢等狀況。廣泛應用于化工、醫藥、食品、建材等領域。能在較大的進料速率變化范圍內生產均一的料霧

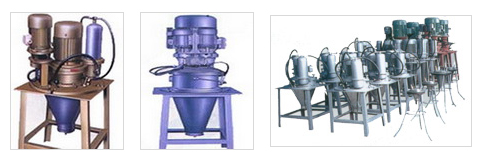

高速離心化霧器是高速離心噴霧干燥設備中極其重要的心臟部分。它以極高的轉速將料漿霧化成極細的霧狀液滴。它的質量好壞直接影響干燥系統的性能，使用的時間、產品的質量。我廠目前已生產5Kg/h-10T/h高速離心霧化器，共10多個規格品種，并有多項通過省、部級鑒定，獲得科技進步獎。
技術參數：
|
機型
|
RW5型
|
RW25型
|
RW50型
|
RW150型
|
RW1T型
|
RW2T型
|
RW3T型
|
RW5T型
|
RW10T型
|
RW50T型
|
|
功率(動力)
|
氣動
|
氣動
|
2.2kw
|
4-5.5kw
|
7.5-11kw
|
18.5kw
|
22-37kw
|
45kw
|
55-90kw
|
90-180kw
|
|
轉速(r/min)
|
25000
|
22000
|
18000
|
18000
|
16000
|
16000
|
11000
|
11000
|
8800
|
7500
|
|
噴液量(kg/h)
|
5-10
|
25-50
|
50-150
|
100-400
|
400-1200
|
1000-2200
|
2000-4000
|
4000-6000
|
6000-9000
|
9000-45000
|
|
霧化器
